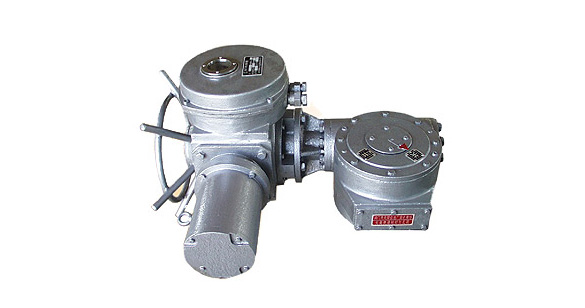

DQA型系列閥門電動裝置是一種部分回轉型閥門電動裝置，它可完成0-120°回轉，適用于作部分回轉運動的閥門，如球閥、三通球閥、蝶閥、電動風門等。其結構形式為疊加組合式，由DZA型多回轉閥門電動裝置與WJ型減速器相疊加組合而成，因此，DQA型部分回轉閥門電動裝置同樣具有DZA型多回轉閥門電動裝置的性能及特點。可以單臺控制，也可集中控制，可現場操作，也可遠距離控制室控制。該產品是對作部分回轉運動的閥門，實現遠控、集控和自控的必不可少的電動驅動裝置。
技術性能、電氣控制原理與相應的DZA型系列產品相同。
二、技術條件
|
環境溫度 |
-20℃~ 60℃ |
|
相對濕度 |
不大于90%（25℃時） |
|
工作環境 |
無易燃、易爆及腐蝕性介質 |
|
工作時間 |
本裝置為短時工作制，額定持續工作時間為10分鐘。 |
|
防護等級 |
IP55 |
|
電 源 |
AC380V 50Hz |

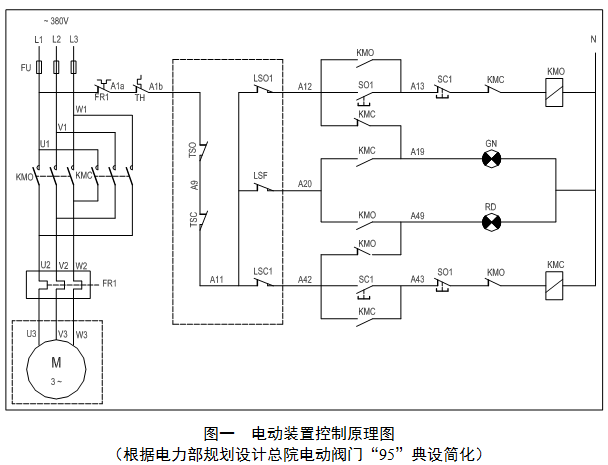

六、電氣控制部分
一般控制室操作臺上設紅燈（開閥門）綠燈（關閥門），根據我廠提供的控制原理圖，指示燈可顯示五種工作狀態：
①閥門處于全開狀態，紅燈常亮，綠燈熄滅；
②閥門處于全關狀態，綠燈常亮，紅燈熄滅；
③閥門處于開啟過程中，紅燈閃爍，綠燈亮；
④閥門處于關閉過程中，綠燈閃爍，紅燈亮；
⑤當閥門在啟閉過程中，如中途停止，則紅綠燈皆亮
